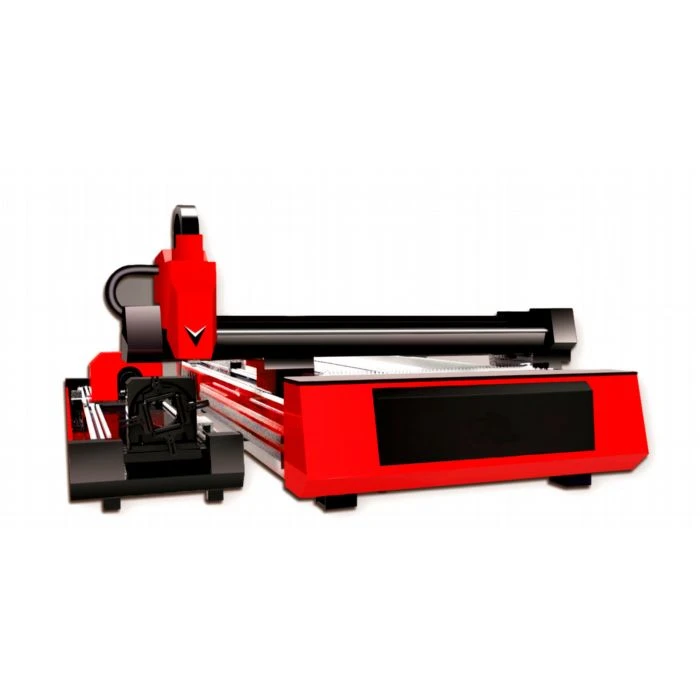

A lézervágógép rendszer általában lézergenerátorból, (külső) nyalábátviteli komponensből, munkapadból (szerszámgép), mikroszámítógépes numerikus vezérlőszekrényből, hűtőberendezésből és számítógépről (hardver és szoftver) áll.
1) A szerszámgép fő szerszámrésze: a lézervágógép gépi része, az X, Y és Z tengely mozgását megvalósító mechanikus rész, beleértve a vágóasztalt is. A vágandó munkadarab elhelyezésére szolgál, és megfelelően és pontosan mozgathatja a vezérlőprogramnak megfelelően, általában szervomotorral hajtva.
2) Lézergenerátor: lézerfényforrást generáló eszköz. Lézervágás céljából, néhány olyan eset kivételével, amikor YAG szilárdtest lézereket használnak, legtöbbjük CO2-gázlézereket használ nagyobb elektromos-optikai átalakítási hatékonysággal és nagyobb kimeneti teljesítménnyel. Mivel a lézervágás magas sugárzási minőséget igényel, nem minden lézer használható vágásra. A Gauss-mód 1500 W-nál kisebb teljesítményű, 100 W-3000 W-os alacsony sorrendű szén-dioxid lézerekhez és 3000 W feletti multimódusú készülékekhez alkalmas.
3) Külső optikai út: Fénytörő tükör, amelyet a lézer kívánt irányba való vezetésére használnak. A sugárút meghibásodásának megelőzése érdekében minden tükröt védőburkolattal kell védeni, és tiszta pozitív nyomású védőgázt kell bevezetni, hogy megvédje a lencsét a szennyeződéstől. Egy jó teljesítményű lencsegyüttes egy végtelenül kicsi fókuszba fókuszálja a sugarat eltérési szög nélkül. Általában 5,0 hüvelykes gyújtótávolságú lencsét használnak. A 7,5 hüvelykes lencsét csak vastag anyagokhoz használják> 12mm.
4) Numerikus vezérlőrendszer: a szerszámgép vezérlése az X, Y, Z tengely mozgásának megvalósításához, valamint a lézer kimeneti teljesítményének szabályozása.
5) Szabályozott áramellátás: a lézer, a CNC szerszámgép és a tápegység között van csatlakoztatva. Főleg a külső elektromos hálózatok interferenciájának megelőzésében játszanak szerepet.
6) Vágófej: Főként olyan részeket tartalmaz, mint az üreg, a fókuszlencse -tartó, a fókuszlencse, a kapacitív érzékelő és a kiegészítő gázfúvóka. A vágófej meghajtó eszközt arra használják, hogy a vágófejet a programnak megfelelően a Z tengely mentén mozgassa, és szervomotorból, valamint egy csavarból vagy fogaskerékből és más erőátviteli alkatrészekből áll.
7) Operációs asztal: a teljes vágóeszköz munkafolyamatának vezérlésére szolgál.
8) Vízhűtő: a lézergenerátor hűtésére szolgál. A lézer olyan eszköz, amely az elektromos energiát fényenergiává alakítja. Például egy CO2 gázlézer konverziós aránya általában 20%, a fennmaradó energiát pedig hővé alakítják át. A hűtővíz elveszi a felesleges hőt, hogy a lézergenerátor normálisan működjön. A hűtő lehűti a szerszámgép külső fényút reflektorát és fókuszáló tükrét is, hogy biztosítsa a sugárzás stabil átviteli minőségét, és hatékonyan megakadályozza a lencse deformálódását vagy törését a túlzott hőmérséklet miatt.
9) Gázpalackok: Beleértve a lézervágógép működő közegű gázpalackjait és a kiegészítő gázpalackokat, amelyeket az ipari gáz kiegészítésére használnak lézer -oszcillációhoz, és kiegészítő gázokat szolgáltatnak a vágófejhez.
10) Légkompresszor, levegőtároló tartály: biztosítson és tároljon sűrített levegőt.
11) Léghűtéses szárító, szűrő: tiszta és száraz levegő ellátására szolgál a lézergenerátorhoz és a sugárúthoz, hogy az út és a reflektor normálisan működjön.
12) Szellőző porgyűjtő: távolítsa el a feldolgozás során keletkező füstöt és port, és végezzen szűrőkezelést, hogy a kipufogógáz -kibocsátás megfeleljen a környezetvédelmi előírásoknak.
13) Salakleeresztő gép: távolítsa el a feldolgozás során keletkezett maradékot és maradékot.
