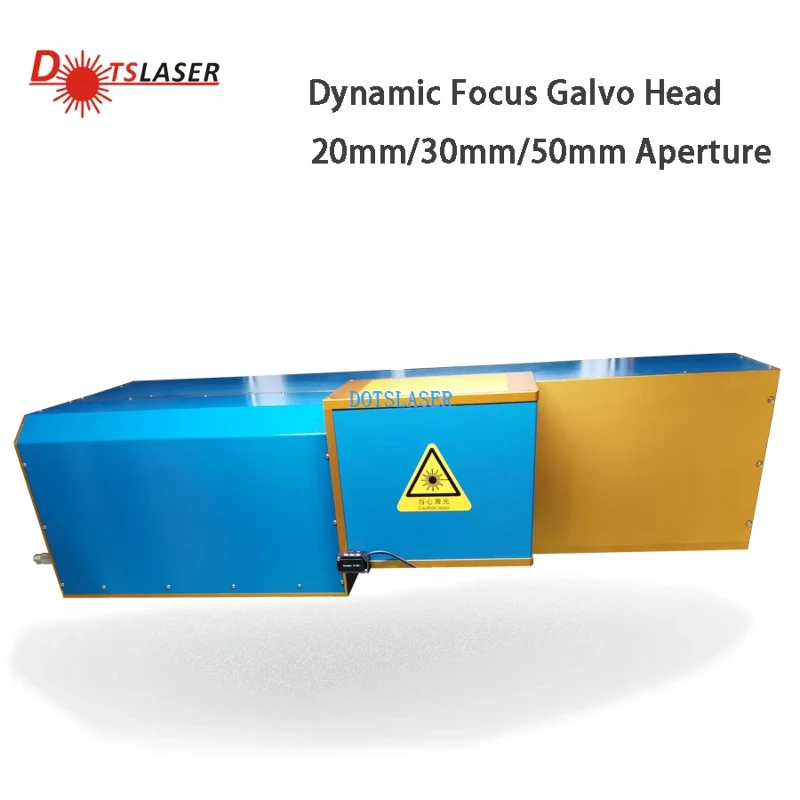

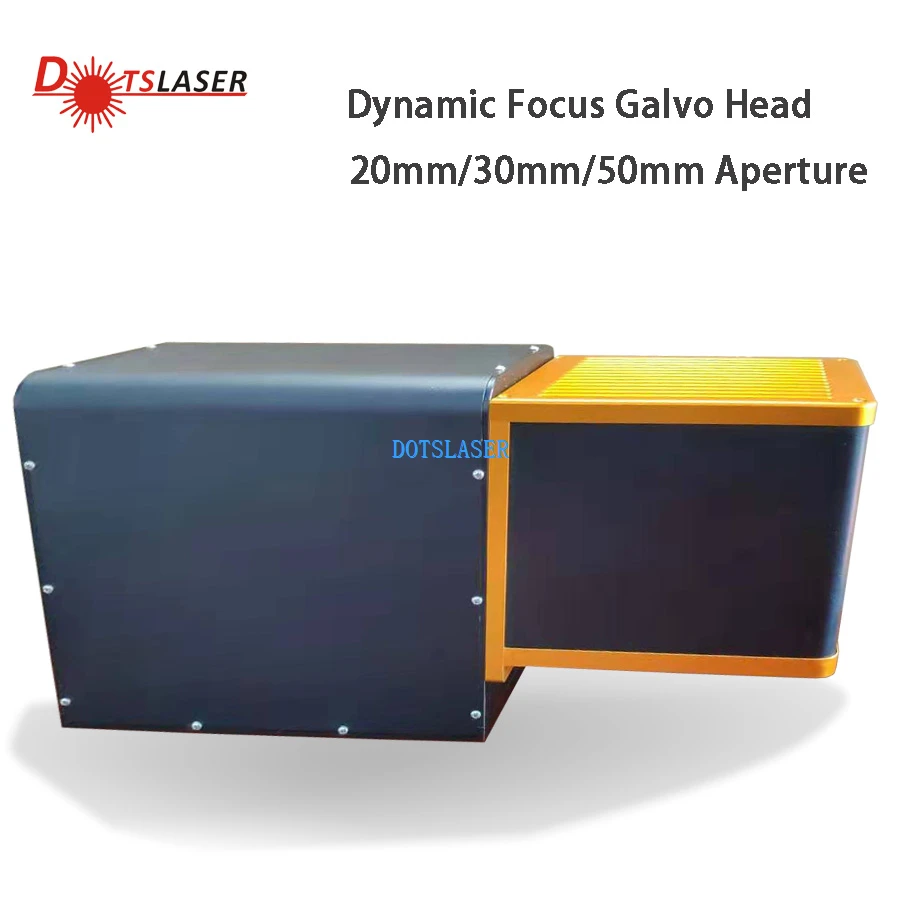

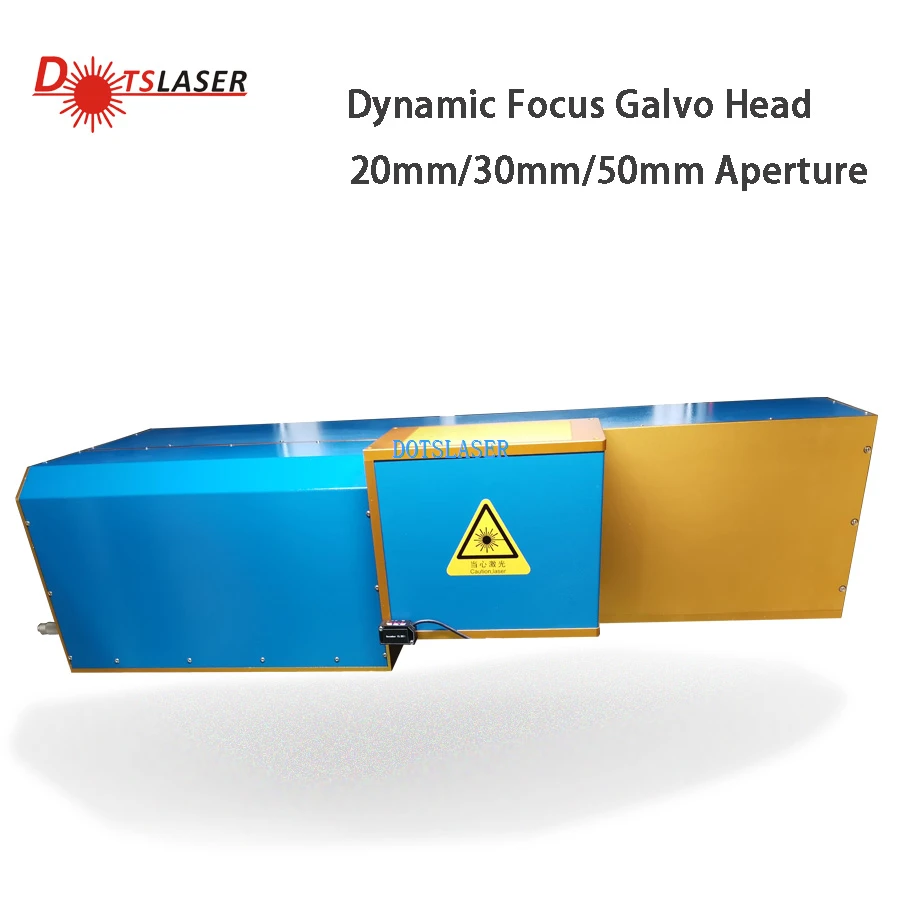

Co₂ Laser Scan Head
Co₂ Laser Scan Head
Termékek leírása
A Co₂ Laser Scan Head, más néven Galvo szkenner vagy Galvanometer -szkenner, kulcseleme a CO₂ lézerjelző vagy gravírozási rendszerekben. Felelős a lézernyaláb pontos átirányításáért a gyorsan és pontosan mozgó tükrökkel gravírozott anyagra. Ezeket a szkennereket kifejezetten a CO₂ lézerekkel való együttműködésre tervezték, amelyeket általában használnak, mint például a fa, az akril, az üveg, a papír, a bőr és még sok más jelölésére és metszetére.
A CO₂ lézeres letapogatási fejek a következő fő alkatrészekből állnak:
Galvanométeres motorok
Ezek a motorok az elektromos jelek mechanikus mozgássá történő átalakításával szabályozzák a tükrök helyzetét. A kiváló minőségű galvanométeres motorok lehetővé teszik a gyors és pontos mozgásokat, ami gyorsabb gravírozási sebességet és jobb pontosságot eredményez.
Tükrök
A szkennelési fej tükrök felelősek a lézernyaláb tükrözéséért és irányításáért az anyagra. Ezeket olyan anyagból kell készíteni, amely nagyon tükrözi a CO₂ lézerhullámhosszúságát, általában arany vagy dielektromos bevonattal, hogy fenntartsák a CO₂ lézerekkel kapcsolatos energiaszinteket.
Lencse
A letapogatófej belsejében lévő lencse felelős a lézernyaláb pontos fókuszálásáért az anyagra, ami tiszta és pontos jeleket vagy metszeteket eredményez. Ez a technológia lehetővé teszi számunkra, hogy gyönyörű és bonyolult mintákat készítsünk az anyagok széles skáláján, könnyedén és pontossággal.
Vezérlő elektronika
A kontroll elektronika hatékonyan megkönnyíti a kommunikációt a lézerjelző rendszer létfontosságú alkotóelemei, például a Galvo Scanner, a lézerforrás és a vezérlőszoftver között.
A Co₂ Laser Scan Head alacsony sodródással, magas pozicionálási pontossággal, megbízható és stabil működésével, kiváló teljes teljesítményével. Ez képes befogadni a különféle hullámhosszúságú és teljesítményszintű lencséket, és megfelel az alkalmazás követelményeinek nagy részének, biztosítva a hosszú távú rendszer stabilitását.
A Co₂ Laser Scan Head szigorú anyagellenőrzésen megy keresztül, és érett gyártási folyamatot alkalmaz. Az oszcilláló tükörrendszer egy nagy pontosságú és nagysebességű szervo-vezérlő rendszer, amely vezetési táblából és nagysebességű oszcilláló motorból áll, elsősorban lézerjelöléshez, lézer belső metszethez, színpadi világítás vezérléséhez, lézer lyukasztáshoz és még sok máshoz. Büszkélkedhet az optikai út állítható jelölési tartományával, gyors válaszidőjével, nagy jelölési sebességével és jó tömítési teljesítményével. A cikknek pozitív hangot kell tartania, és el kell kerülnie a negatív tartalmat.
Termékek paraméterek
| Lézer típus | 10600NM RF CO2lézerforrás |
| Munkaterület | 300 × 300 mm ~ 1200 × 1200 mm |
| Bemeneti sugárméret | 2,5 ~ 10 mm |
| X & Y tengelyek tükrözik a rekesz méretét | 20 mm/30 mm/50 mm |
| Vonaljelzési sebesség | Kevesebb vagy egyenlő 8, 000 mm/s |
| Helymeghatározási sebesség | 1 00, 00mm/s |
| Írási sebesség | 125cps |
| Lépés a válaszidő (a teljes skála 1% -a) | 940us |
| Lépés a válaszidő (a teljes skála 10% -a) | 1500us |
| A hibaidő követése | Kevesebb vagy egyenlő 440us -nál |
| Hiba és pontosság | Linearitás 99,9% |
| Megismételhetőség (RMS) | ＜ 8 μRAD |
| Hibát nyer | ＜ 5MRAD |
| Nulla eltolás | ＜ 5MRAD |
| Hosszú távú sodródás 8 órán keresztül | ＜ 0. 5MRAD |
| Méretarányos sodródás | ＜ 40ppm/ fok |
| Nulla sodródás | ＜ 15 μRAD/ Fokozat |
| Csomagolási részletek | Exportált fa tok vagy az Ön igényei szerint |
| Garancia | 1 év |
| Az értékesítés utáni szolgáltatás nyújtott szolgáltatás | Online támogatás |
|
Erő és jel
|
|
| Bemeneti feszültség | ± 24 VDC |
| Névleges áram | 4A |
| Interfészjel | |
| Digitális | Xy 2-100 |
| Gépi beolvasási szög | ± 12,5 fok |
A CO₂ lézer -szkennelő fej kiválasztásakor vegye figyelembe azokat a tényezőket, mint a szkennelési sebesség, a pontosság és a rekeszméret a projekt konkrét követelményei alapján. Ezenkívül a lézerrendszerrel és a vezérlőszoftverrel való kompatibilitás elengedhetetlen a zökkenőmentes működéshez. Végül, a jó hírű márka kiválasztása biztosíthatja a CO₂ lézerjelző vagy gravírozási rendszerének minőségét, megbízhatóságát és hosszú élettartamát.
Co₂ Laser Scan Head Ez a lézerjelző gép fontos alkatrész -tartozéka, amelynek jellemzői a nagy hatékonyságú leképezés, a jó grafikus pontosság és a torzítás nélkül, ami jelentősen javítja a lézerjelölés minőségét és sebességét. Új szintű szkennelési sebességet és ismételt pozicionálási pontosságot ér el. Pontosan optimalizáljuk és megbízjuk az összes optikai alkatrészt, hogy garantáljuk a legjobb fókuszminőséget és a stabil folyamat paramétereit.
1. Minőségbiztosítás és az értékesítés utáni szolgáltatás
A berendezés jótállási periódusának 12 hónapja van, mióta a berendezést az ügyfelek használják, a telepítés és a hibakeresés befejeződött, és a felszerelést a kereskedő elfogadja. A Dotslaser nagy jelentőséggel bír a termék értékesítési szolgáltatási munkájához, miután a terméket a felhasználóhoz szállították, a vállalat azonnal létrehozta az értékesítés utáni szolgáltatási fájlt, és rendszeresen nyomon követi a felhasználó termékhasználati állapotát, megoldja és válaszoljon az összes A felhasználó problémái, megkapta a felhasználó értesítési információkat a berendezés kudarcáról, a vállalat munkavállalói 2 órán belül gyors reagálást tudnak elérni. Ha a telefonos útmutatást nehéz hibaelhárítani, akkor cégünk műszaki személyzete 24 órán belül megérkezhet az ügyfél webhelyére, hogy támogatást nyújtson.
2. Telepítés és hibakeresés
A gépi telepítés előtt a gyárunk alapvető szerkezeti telepítési fájlt kínál Önnek, a jó igények 2 hetes kézbesítését ott, a Dotslaser mérnökei megérkeznek az Ön webhelyére, és újra megvizsgálják a gépet. Az összes feltétel megfelel a berendezés telepítési és üzembe helyezési követelményeinek, a berendezés időben szállít. A berendezés telepítési és üzembe helyezési ideje körülbelül öt munkanap, az első három nap a rendszer használatához kapcsolódik, és a rendszer a szervizprojekt után működik. A mérnök a következő két napban képzi a képesített szolgáltatókat az alapvető karbantartási eljárásokról és a berendezés általános működési jellemzőiről
3. Szolgáltatási támogatás
Ha a garanciavállalási időszak alatt bármilyen probléma merül fel a rendszer bármely részével, akkor a Dotslaser jól képzett szervizmérnökök készen állnak a mobiltelefon-hívás biztosítására vagy a helyszíni szolgáltatás megkezdésére, ha a gépnek bármilyen problémája van a jótállási időszak alatt, kérjük, vegye fel velünk a kapcsolatot közvetlenül !
