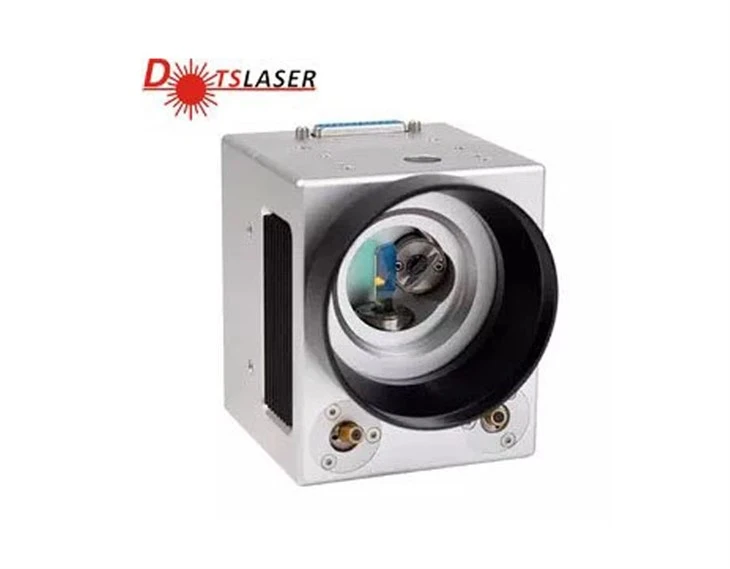

10 mm -es rekeszes szkennelési fej
10 mm -es rekeszes szkennelési fej
Termékek leírása

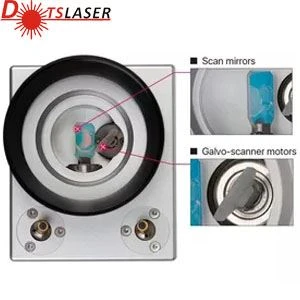

A 10 mm -es rekeszes szkennelési fej a lézeres gravírozó rendszerben lévő alkatrészre utal, amely 10 mm -es rekeszméretet tartalmaz a szkennelő tükrökhöz. A szkennelő fejek, más néven galvanométer szkennerek vagy galvo-szkennerek, felelősek a lézernyaláb pontos eltereléséért és irányításáért, hogy egy anyagra a kívánt jelölési vagy gravírozási mintát hozzanak létre, a tükrök gyors mozgatásával, nagy pontossággal.
A 10 mm -es rekeszes szkennelő fej kapcsán egy kisebb rekeszméret általában azt jelenti, hogy a szkenner nagy sebességgel működhet, és megnövekedett pontosságot tud biztosítani, ami alkalmas bonyolult részleteket és pontos metszeteket igénylő alkalmazásokhoz. Az ilyen típusú rekeszméret általában nem a nagy teljesítményű lézerek befogadására szolgál (amelyek általában nagyobb nyílásokat igényelnek), így jobban megfelelnek az alacsonyabb teljesítményű metszethez.
A lézeres gravírozási rendszer kiválasztásakor vegye figyelembe a rekesz méretét a szükséges metszet pontosság, bonyolultság, munkaterület és lézerteljesítmény alapján. A 10 mm-es rekeszes szkennelési fej jól teljesít a bonyolult részletekhez a kisebb munkaterületeken, de a nagyobb méretű projektekhez vagy a nagy teljesítményű lézerekhez szükségeseknél nagyobb rekeszméret fontolóra veszi.
A 10 mm -es rekeszes szkennelő fej optikai távolság -érzékelő. CDD automatikus pozíciós funkcióval, automatikus korrekciós funkcióval, valamint emelkedési és zsugorodási kompenzációs funkcióval rendelkezik. A lézercsökkentőgép egy lézerből kibocsátott lézersugár, amelyet az optikai útvonal rendszer nagy teljesítményű sűrűségű lézernyalábra összpontosít. A lézernyalábot a munkadarab felületére besugárzzák, hogy a munkadarab elérje az olvadási vagy forráspontot.
A 10 mm -es rekeszes szkennelési fej a gyors szkennelési sebesség, a hosszú mélységélesség és a nagy szkennelési szög jellemzői. Kiváló, robusztus és könnyen kezelhető. Ennek a szkennelőfejnek rendkívül nagy a szimulációs sebessége, az alacsony zaj, a nagy pontosság és a kiváló hőmérsékleti stabilitás. Könnyű transzmissziós tüköre speciális edzett anyagból készül, sima fényátvitel, magas hőmérséklet-ellenállás és korrózióállóság.
1. Bemeneti rekesz: 10 mm
2.
3. Nagy sebességű szkennelés, stabil teljesítmény, kis nulla sodródás, erős interferencia
4.Evoldó alkalmazás: lézer elhajlás és kétdimenziós lokalizáció stb.
5. Háromféle hullámhossz választható ki: 10.6um, 1064 nm és 355Nm.
Műszaki paraméterek
|
Üzemi hőmérséklet |
0-45 fok |
|
|
Linearitás |
99.9% |
|
|
BeállításIdő |
Kevesebb vagy azzal egyenlő0.5ms |
|
|
Méretarányos sodródás |
<40PPM/℃ |
|
|
NullaSodródás |
<15μrad./ diploma |
|
|
Hosszú távú sodródás 8 órán keresztül |
<0.5mRad |
|
|
RMSJelenlegi |
2.0A |
|
|
Csúcsáram |
15a (max) |
|
|
Maximális vizsgálatSzög |
±15fokozat |
|
|
Tárolási hőmérséklet |
-10 to +60 fok |
|
|
Felbontás |
12μRAD |
|
|
Megismételhetőség |
8 μm |
|
|
BemenetNyílás |
10. 0 mm |
|
|
Sugarai elmozdulás |
13,4 mm |
|
|
MotorSúly |
120g |
|
|
Frekvencia |
Kevesebb vagy egyenlő, 700Hz -nél |
|
|
HullámhosszLehetőségek |
355,532,840,1064,1550,10600, |
|
|
Szervo meghajtó tábla specifikációja |
||
|
Bemeneti feszültség |
± 15VDC |
|
|
Interfészjelek |
Digitális |
XY 2-100 |
|
Analóg |
±5V, ±10V |
|
|
Analóg jel bemeneti ellenállás |
200KΩ±1% |
|
|
Helyzetjel -bemeneti ellenállás |
1KΩ±1% |
|
|
Pozíciós jel bemeneti skála tényező |
0. 33V/ fok |
|
|
Pozíciós jel kimeneti skála tényező |
0. 33V/ fok |
|
|
Üzemi hőmérséklet |
0-45 fok |
|
|
Dimenzió (l × w × h) |
75 × 50 × 28 mm |
|
Csomagolás naponta
Bizonyítvány
