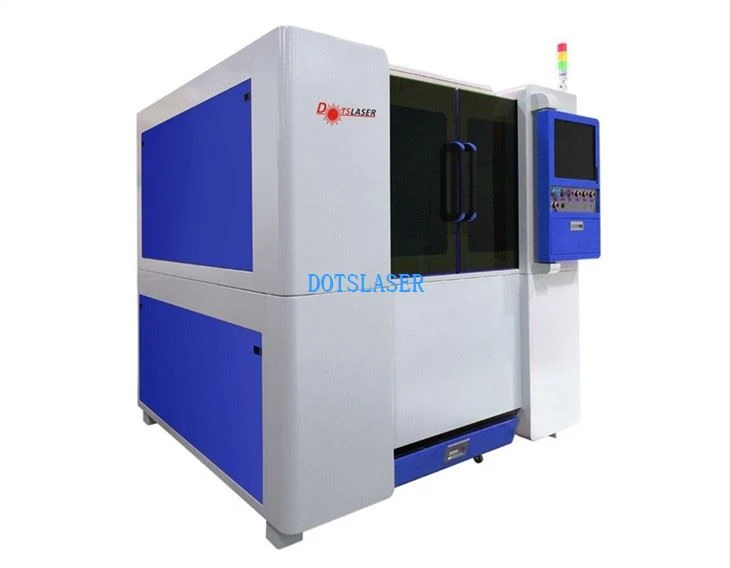

PCB lézeres vágás
Maximum 6 mm-es réz és alumínium hordozó vágható.
A vágómező nem kötelező.
A vágóanyag széles, beleértve a sárgaréz, réz, alumínium, rozsdamentes acél, PCB-lemez stb.
Lézerteljesítmény: 1000 W-3000W

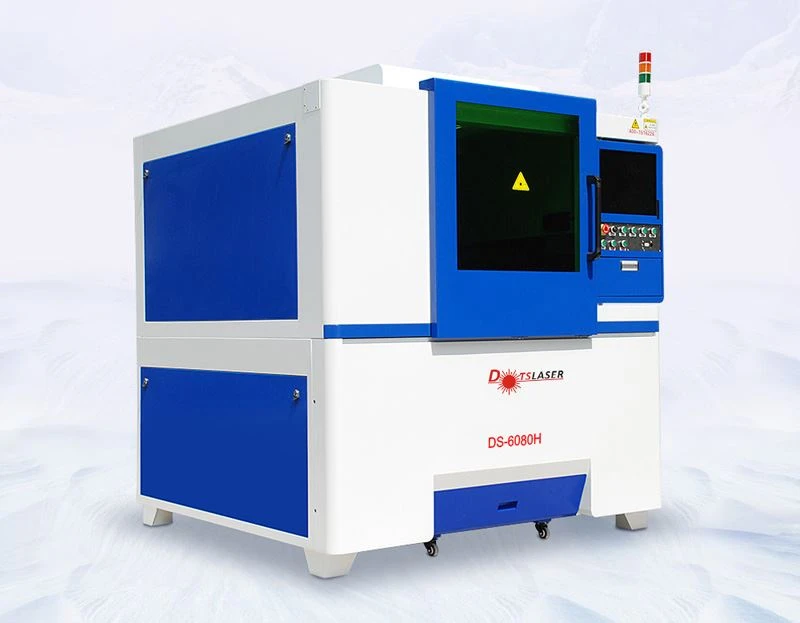

PCB lézeres vágás
Termékleírás
A PCB lézeres vágás széles körben alkalmazható, és számos anyagot képes feldolgozni, például réz, alumínium, rozsdamentes acél, vas, NYÁK lapok és mágneses anyagok. A formátum mérete nem kötelező, a hossza pedig testreszabható a felhasználó feldolgozási követelményei szerint. A vágási sebesség gyors, a hatás sima és lapos, a bemetszésnek nincs mechanikai igénybevétele, sima és lapos, nyíró sorja nélkül.

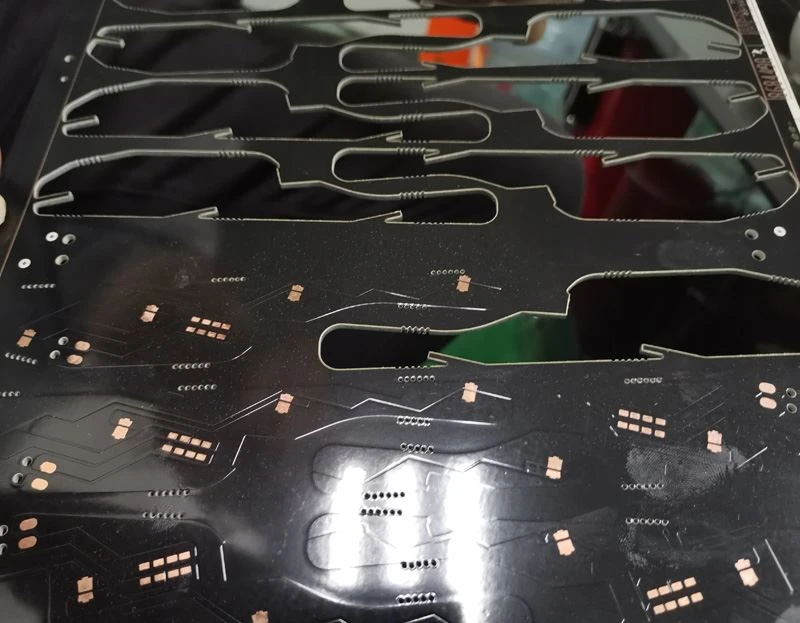

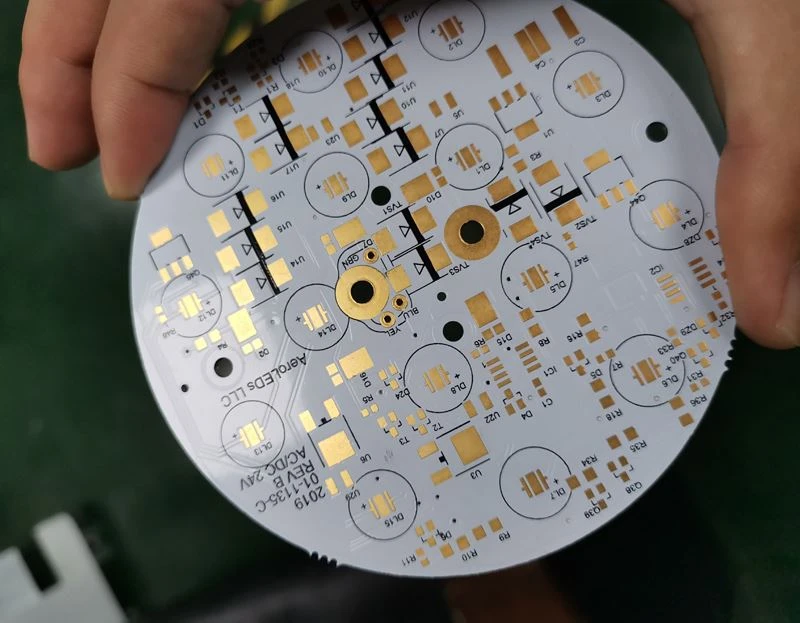

Először is nézzük meg, hogyan vághatunk NYÁK-kártyát, áramköri lapot, réz- és alumíniumhordozó lapot precíziós lézervágó rendszerrel.
Jellemzők és teljesítmény
★ Márvány alap.
★ Teljesen zárt portál kettős meghajtó szerkezet.
★ Környezetvédelmi szellőzőrendszer.
★ Anti erősen lézeres visszaverő szálas lézergenerátor

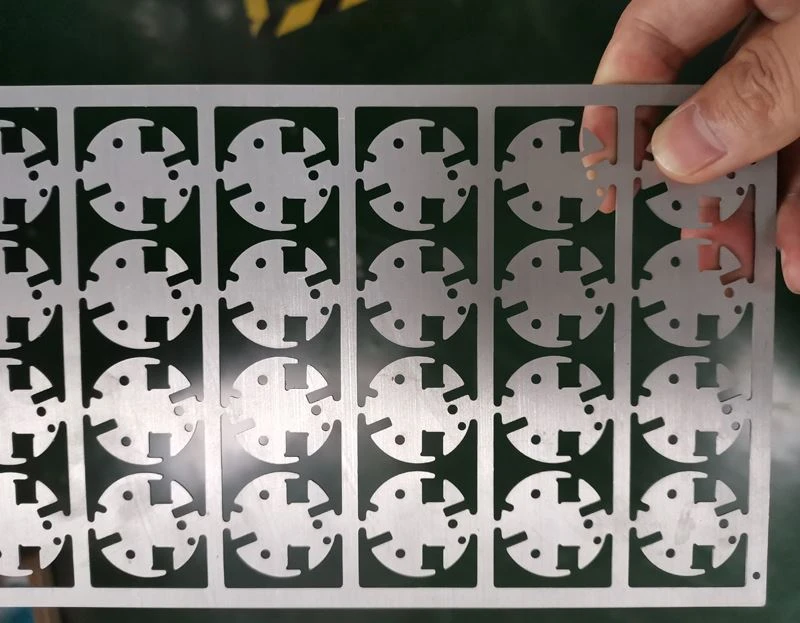

Kis formátumú réz és alumínium hordozó vágás
★ Hosszú távú, tételes stabil vágási vastagság kevesebb, mint 6 mm, limitált vágási vastagság 6 mm-es réz és alumínium hordozóknál;
★ A formátum mérete nem kötelező, a hossza pedig testreszabható a felhasználó feldolgozási követelményei szerint.
★ Feldolgozó anyagok széles választéka, nem csak a rezet, alumíniumot, hanem rozsdamentes acélt, vasat, PCB-lemezeket, különféle ötvözetek stb.
Műszaki paraméter
| Modell | DS-60680H |
| Lézer teljesítmény | 1000W/1500W/2000W/QCW750W |
| Lézer hullámhossz | 1070±10nm |
| Vágási tartomány | 600mm * 800mm (más tartomány testreszabható) |
| Vágási vonal szélessége | 0.05~0,15 mm (anyagtól függően) |
| Vágási vastagság | Legfeljebb 3 mm/6 mm (alumínium, réz) |
| Vágási sebesség | 5000-20000mm/perc (az anyagtól függ) |
| Vágási pontosság | ±0,02 mm |
| Levegőnyomás csökkentése | 1.{1}}.8Mpa (nagy nyomású nitrogén használata javasolt) |
| Névleges teljesítményfelvétel | 10KW/18KW |
| Tápegység | AC220V/60A, 380V/40A |
| Hűtés | Vízhűtés |
| Munkakörnyezet | Nincs rezgésforrás, jó szellőzés, hőmérséklet 10-38 fok |
| Dimenzió | L1820mm*Sz1750mm*Ma1950mm |
| Súly | 1800 kg |
A nyomtatott áramköri lapvágó rendszer rövid bemutatása
Keskeny vágási varrat, kis lemez deformáció
★ A lézervágás kis hőhatású zónával és kis lemezdeformációval rendelkezik
★ Vágási varrás: {{0}},05–0,15 mm
★ A lézeres vágási sebesség gyors, és a vágásnak nincs mechanikai igénybevétele.
★ Nagy feldolgozási pontosság, jó ismételhetőség, nem sérti meg az anyag felületét ★ Pontosság: ±0,02 mm

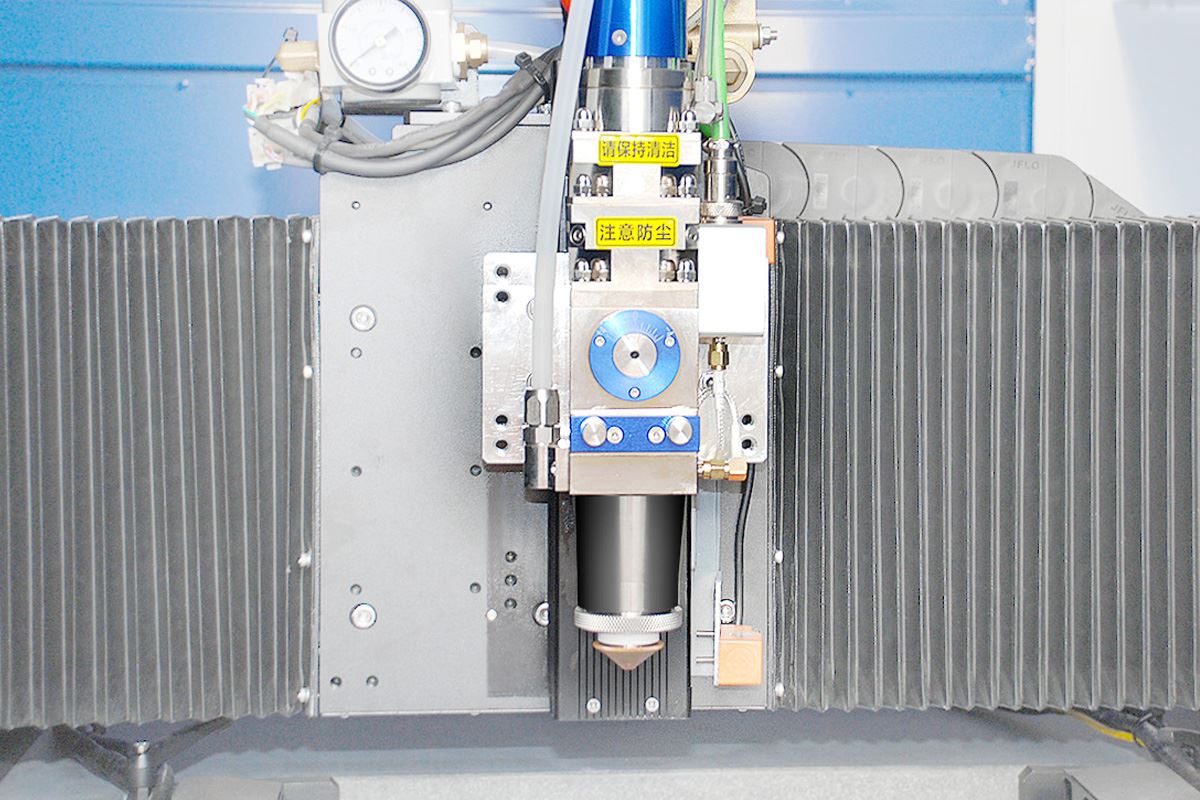

A vágási út automatikusan optimalizálódik
★ Kompatibilis több fájlformátummal, például DXF, GERBER.
Aktív védelmi rendszer
Ütközésgátló védelem
★ A vágófejet és a vágófelületet mindig biztonságos távolságban kell tartani. Ugyanakkor érintésleállító funkcióval is rendelkezik, amely csökkenti az ütközés kockázatát.
Intelligens utazási védelem
★ Automatikusan érzékeli a mozgó alkatrészek működési tartományát, és rendellenesség esetén a rendszer érzékeny visszajelzést ad, és azonnal leállítást ad, ezzel biztosítva a berendezés biztonságát.
Intelligens riasztórendszer.
★ Berendezés önellenőrzés, rendellenes riasztási kijelzés a fő interfészen, csökkenti a rejtett veszélyeket és javítja a berendezés rendellenességeinek kivizsgálásának hatékonyságát.C

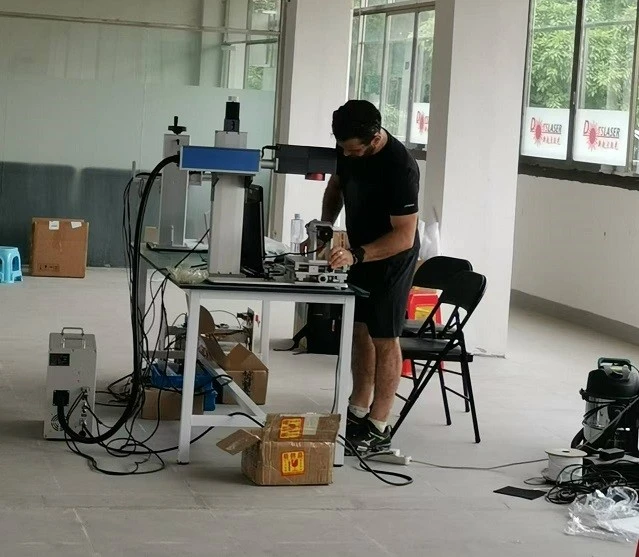

Az ügyfél a DOTSLASER gyárába érkezik
Szállítás és csomagolás
